Kubernetes组件架构图
![](/static/upload/20220513_064710.png)

# 一、控制平面组件（Control Plane Components）
控制平面的组件对集群做出全局决策(比如调度)，以及检测和响应集群事件（例如，当不满足部署的 replicas 字段时，启动新的 pod）。

控制平面组件可以在集群中的任何节点上运行。 然而，为了简单起见，设置脚本通常会在同一个计算机上启动所有控制平面组件， 并且不会在此计算机上运行用户容器。

## 1.1 kube-apiserver
API 服务器是 Kubernetes 控制面的组件， 该组件公开了 Kubernetes API。 API 服务器是 Kubernetes 控制面的前端，接收用户输入的命令，提供认证，授权，API注册和发现等机制

Kubernetes API 服务器的主要实现是 kube-apiserver。 kube-apiserver 设计上考虑了水平伸缩，也就是说，它可通过部署多个实例进行伸缩。 你可以运行 kube-apiserver 的多个实例，并在这些实例之间平衡流量

## 1.2 etcd
etcd 是兼具一致性和高可用性的键值数据库，可以作为保存 Kubernetes 所有集群数据的后台数据库。

## 1.3 kube-scheduler
控制平面组件，负责监视新创建的、未指定运行节点（node）的 Pods，选择节点让 Pod 在上面运行。

调度决策考虑的因素包括单个 Pod 和 Pod 集合的资源需求、硬件/软件/策略约束、亲和性和反亲和性规范、数据位置、工作负载间的干扰和最后时限。

## 1.4 kube-controller-manager
运行控制器进程的控制平面组件。

从逻辑上讲，每个控制器都是一个单独的进程， 但是为了降低复杂性，它们都被编译到同一个可执行文件，并在一个进程中运行。

这些控制器包括:

* 节点控制器（Node Controller）: 负责在节点出现故障时进行通知和响应
* 任务控制器（Job controller）: 监测代表一次性任务的 Job 对象，然后创建 Pods 来运行这些任务直至完成
* 端点控制器（Endpoints Controller）: 填充端点(Endpoints)对象(即加入 Service 与 Pod)
* 服务帐户和令牌控制器（Service Account & Token Controllers）: 为新的命名空间创建默认帐户和 API 访问令牌

## 1.5 cloud-controller-manager
云控制器管理器是指嵌入特定云的控制逻辑的 控制平面组件。 云控制器管理器使得你可以将你的集群连接到云提供商的 API 之上， 并将与该云平台交互的组件同与你的集群交互的组件分离开来。
cloud-controller-manager 仅运行特定于云平台的控制回路。 如果你在自己的环境中运行 Kubernetes，或者在本地计算机中运行学习环境， 所部署的环境中不需要云控制器管理器。

与 kube-controller-manager 类似，cloud-controller-manager 将若干逻辑上独立的 控制回路组合到同一个可执行文件中，供你以同一进程的方式运行。 你可以对其执行水平扩容（运行不止一个副本）以提升性能或者增强容错能力。

下面的控制器都包含对云平台驱动的依赖：

* 节点控制器（Node Controller）: 用于在节点终止响应后检查云提供商以确定节点是否已被删除
* 路由控制器（Route Controller）: 用于在底层云基础架构中设置路由
* 服务控制器（Service Controller）: 用于创建、更新和删除云提供商负载均衡器

# 二、Node组件
节点组件在每个节点上运行，维护运行的 Pod 并提供 Kubernetes 运行环境

## 2.1 kubelet
一个在集群中每个节点（node）上运行的代理。 它保证容器（containers）都 运行在 Pod 中。

kubelet 接收一组通过各类机制提供给它的 PodSpecs，确保这些 PodSpecs 中描述的容器处于运行状态且健康。 kubelet 不会管理不是由 Kubernetes 创建的容器

## 2.2 kube-proxy
kube-proxy 是集群中每个节点上运行的网络代理， 实现 Kubernetes 服务（Service） 概念的一部分。

kube-proxy 维护节点上的网络规则。这些网络规则允许从集群内部或外部的网络会话与 Pod 进行网络通信。

如果操作系统提供了数据包过滤层并可用的话，kube-proxy 会通过它来实现网络规则。否则， kube-proxy 仅转发流量本身

## 2.3 容器运行时（Container Runtime）
容器运行环境是负责运行容器的软件。

Kubernetes 支持容器运行时，例如 Docker、 containerd、CRI-O 以及 Kubernetes CRI (容器运行环境接口) 的其他任何实现

# 三、插件
插件使用 Kubernetes 资源（DaemonSet、 Deployment等）实现集群功能。 因为这些插件提供集群级别的功能，插件中命名空间域的资源属于 kube-system 命名空间

下面是几种常见的插件

## 3.1 DNS
尽管其他插件都并非严格意义上的必需组件，但几乎所有 Kubernetes 集群都应该 有集群 DNS， 因为很多示例都需要 DNS 服务。

集群 DNS 是一个 DNS 服务器，和环境中的其他 DNS 服务器一起工作，它为 Kubernetes 服务提供 DNS 记录。

Kubernetes 启动的容器自动将此 DNS 服务器包含在其 DNS 搜索列表中
## 3.2 Web 界面（仪表盘）

Dashboard 是 Kubernetes 集群的通用的、基于 Web 的用户界面。 它使用户可以管理集群中运行的应用程序以及集群本身并进行故障排除。

## 3.3 容器资源监控
容器资源监控 将关于容器的一些常见的时间序列度量值保存到一个集中的数据库中，并提供用于浏览这些数据的界面

## 3.4 集群层面日志
集群层面日志 机制负责将容器的日志数据 保存到一个集中的日志存储中，该存储能够提供搜索和浏览接口

# 四、组件之间的调用关系

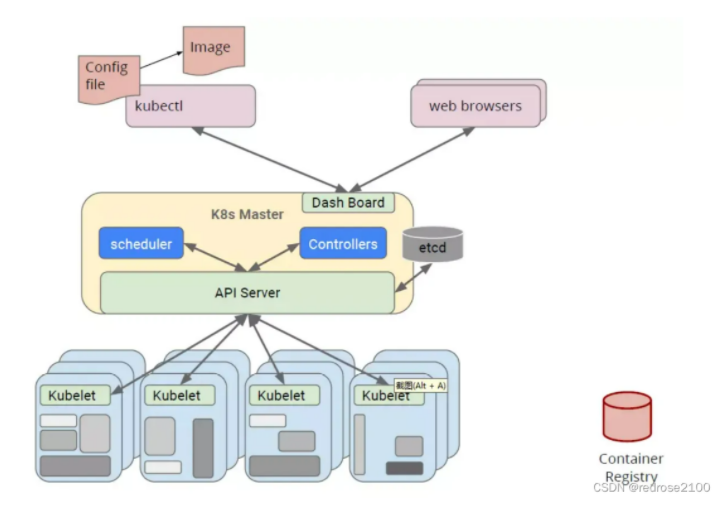

## 4.1 组件之间的调用关系
![](/static/upload/20220513_064947.png)

## 4.2 组件之间的调用过程（以部署nginx为例）
● （1）一旦Kubernetes环境启动之后，master和node节点都会将自身的信息存储到etcd数据库中
● （2）一个nginx服务的安装请求会首先被发送到master节点的APIServer组件
● （3）APIServer组件会调用scheduler组件来决定到底应该把这个服务安装到哪个node节点上，此时，他会从etcd中读取各个node节点的信息，然后按照一定的算法进行调度，并将结果告知APIServer
● （4）APIServer调用controller-manager去调度Node节点安装nginx服务
● （5）kubelet接受到指令后，会通知docker，然后由docker来启动一个nginx的pod，pod是Kubernetes的最小操作单元，容器必须跑在pod中
● （6）一个nginx服务就运行了，如果需要访问nginx，就需要通过kube-proxy来对pod产生访问的代理，这样，外界用户就可以访问集群中的nginx服务了
