# 一、安装简介

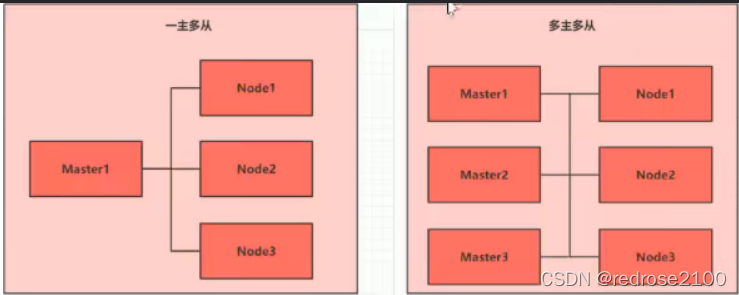

## 1.1 集群类型
* 一主多从：一台Master节点和多台Node节点，搭建简单，但是又单机故障风险，适合用于测试环境
* 多主多从：多台Master节点和多台Node节点，搭建麻烦，安全性高，适合用于生产环境
![](/static/upload/20220513_084404.png)

## 1.2 安装方式
* mminikube：一个用于快速搭建单节点kubernetes的工具
* kubeadm：一个用于快速搭建kubernetes集群的工具
* 二进制包：从官网下载每个组件的二进制包，依次去安装，安装复杂，但对于理解kubernetes组件更加有效

### 二、使用kubeadm工具方式安装一主两从类型的kubernetes集群
## 2.1 主机规划
| 节点 | IP地址 | 操作系统 | 配置|
|:----|:----|:----|:----|
|Master|192.168.2.150|CentOS7.9|2Cpu2G内存40G硬盘|
|Node1|192.168.2.151|CentOS7.9|2Cpu2G内存40G硬盘|
|Node2|192.168.2.152|CentOS7.9|2Cpu2G内存40G硬盘|

## 2.2 服务器初始化配置
* （1）修改主机名
```bash
hostnamectl set-hostname master  # 在192.168.2.150上执行
hostnamectl set-hostname node1   # 在192.168.2.151上执行
hostnamectl set-hostname node2   # 在192.168.2.152上执行
```

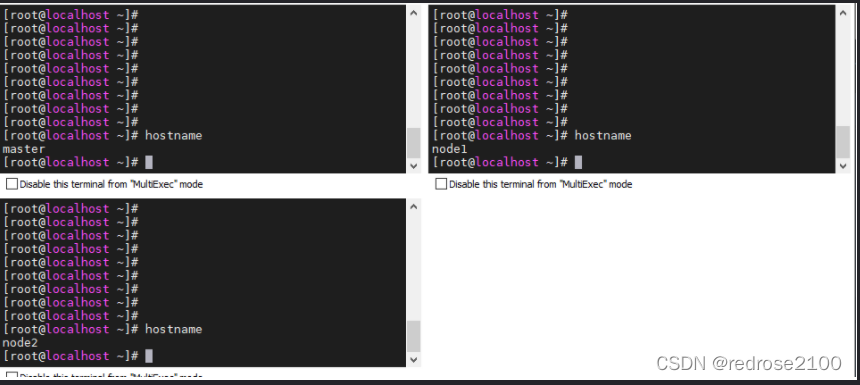

修改完成后执行hostname，结果如下：
![](/static/upload/20220513_084500.png)

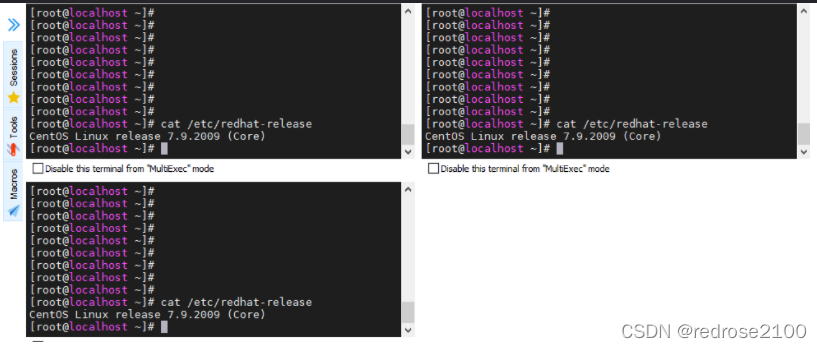

* （2）查看Linux系统版本，CentOS要求版本要大于等于7.5版本
如下，均满足
![](/static/upload/20220513_084529.png)

* （3）配置地址解析
在 /etc/hosts 文件中增加以下内容：
```bash
192.168.2.150    master
192.168.2.151    node1
192.168.2.152    node2
```

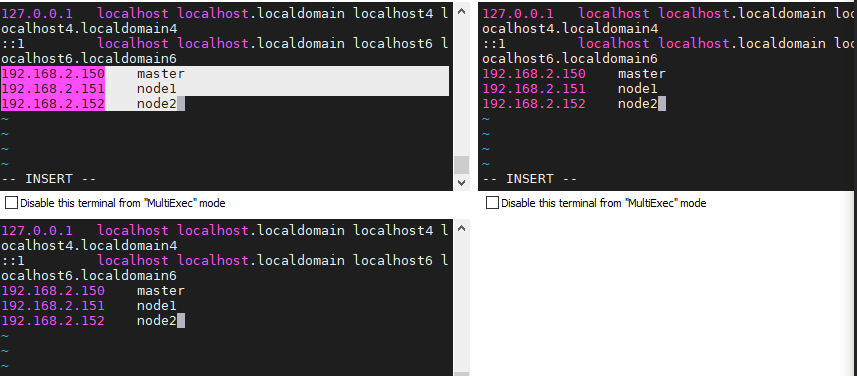

结果如下：
![](/static/upload/20220513_084556.png)

配置完成后，在各个节点上ping master，ping node1，ping node2均为ping通状态说明配置OK

* （4）时间同步
在三台服务器都执行如下命令

```bash
systemctl start chronyd
systemctl enable chronyd
```
若未安装chrony,则使用如下命令安装

```bash
yum instal -y chrony
```

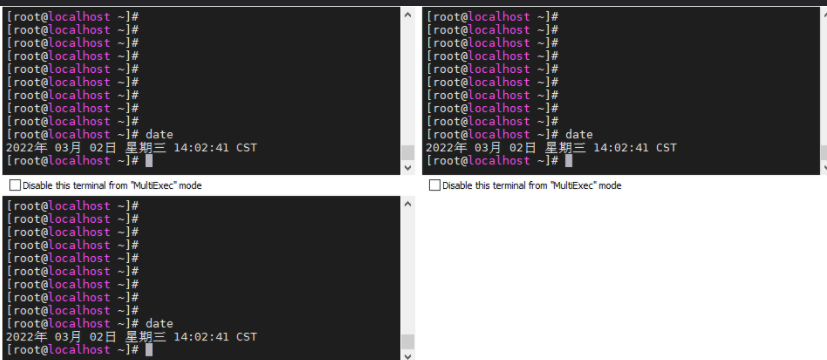

配置完成后使用date命令可以查看到三台服务器时间完全同步
![](/static/upload/20220513_084635.png)

* （5）禁用IPtable和firewall（测试环境可以直接禁掉，生产环境需要慎重考虑）
在三台服务器上执行如下命令：
```bash
systemctl stop firewalld
systemctl disable firewalld
systemctl stop iptables
systemctl disable iptables
```

* （6）禁用selinux
通过getenforce命令可以查看状态，默认情况下是开启的
关闭selinux需要修改文件，vi /etc/selinux/config ，然后将 SELINUX=enforcing 修改为SELINUX=disabled，如下：
![](/static/upload/20220513_084659.png)

然后需要重启系统才会生效，这里暂时先不重启，待后续都配置完成后统一重启

* （7）禁用swap分区

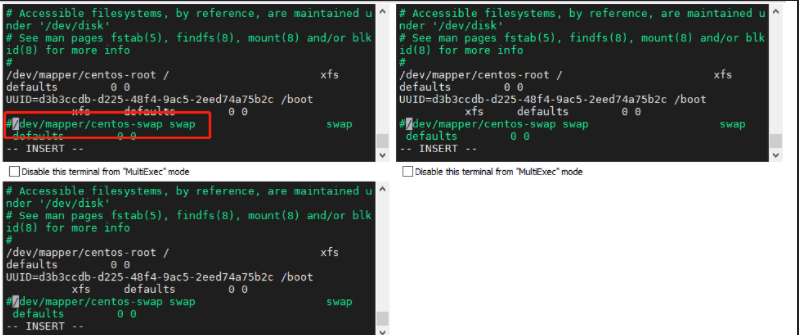

在三台服务器进行编辑/etc/fstab 文件，vi /etc/fstab 然后将 /dev/mapper/centos-swap swap 这一行注释掉，如下：
![](/static/upload/20220513_084718.png)

这里也需要重启才会生效，同样暂时不重启，待最后统一重启

* （8）修改linux内核参数
在三台服务器上创建 /etc/sysctl.d/kubernetes.conf文件，即vi /etc/sysctl.d/kubernetes.conf，文件中增加如下内容：
```bash
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip.forward = 1
```

执行如下命令使上述配置生效
```bash
sysctl -p
```

然后执行如下命令加载一个模块
```bash
modprobe br_netfilter
```

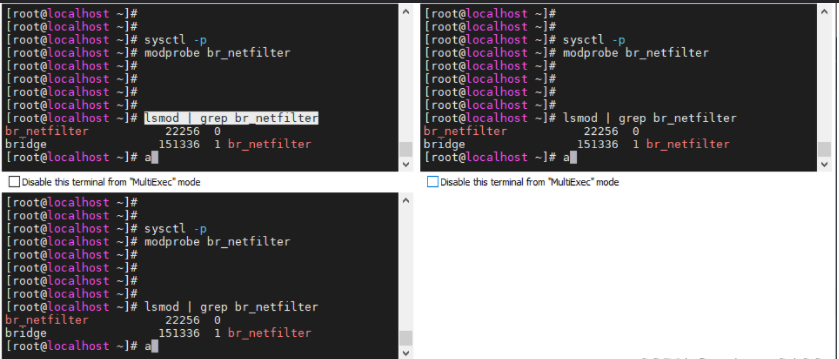

通过执行如下命令来检查是否生效
```bash
lsmod | grep br_netfilter
```

如下，表示已经配置OK
![](/static/upload/20220513_084746.png)

* （9）配置ipvs功能
在三台服务器上执行如下命令：
```bash
yum install -y ipset ipvsadmin
```

创建 /etc/sysconfig/modules/ipvs.modules 文件，即vi /etc/sysconfig/modules/ipvs.modules内容如下：
```bash
#!/bin/bash
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack_ipv4
```

给新建文件增加可执行权限
```bash
chmod +x /etc/sysconfig/modules/ipvs.modules
```

然后执行上述脚本文件
```bash
bash /etc/sysconfig/modules/ipvs.modules
```

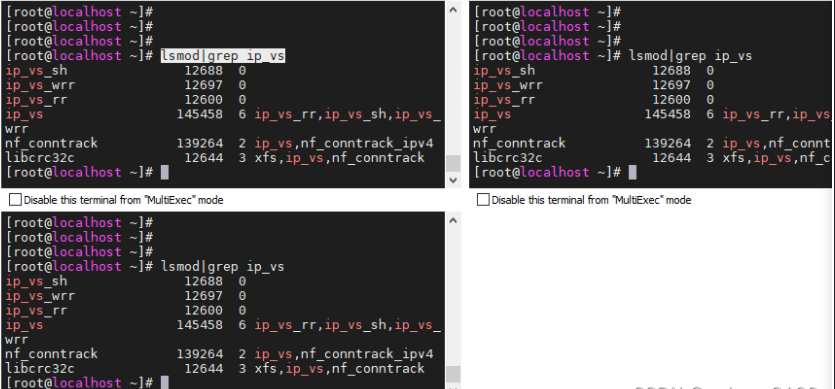

通过如下命令可以查看上述配置是否OK
```bash
lsmod|grep ip_vs
```
如下，表示都已经配置OK
![](/static/upload/20220513_084813.png)

（10）至此，三台服务器的基础配置已经配置完成，此时可以重启一下三台服务器
重启完成后，可以通过getenforce命令查看selinux是否生效，如下表示已经生效
![](/static/upload/20220513_084833.png)

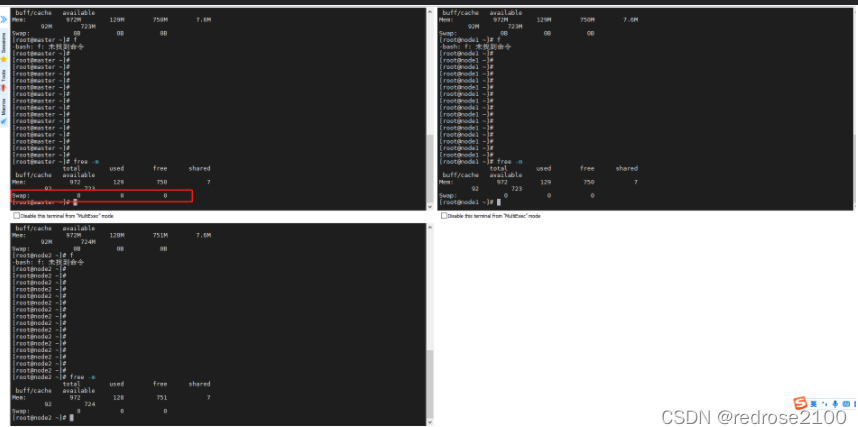

然后通过 free -m查看，如下swap位置均为0表示swap分区已经成功关闭
![](/static/upload/20220513_084854.png)

## 2.3 安装Docker
* （1）配置阿里云的docker镜像源

```bash
wget http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo -O /etc/yum.repos.d/docker-ce.repo

yum clean all
yum makecache
```

* （2）查看docker的版本

```bash
yum list docker-ce --showduplicates
```

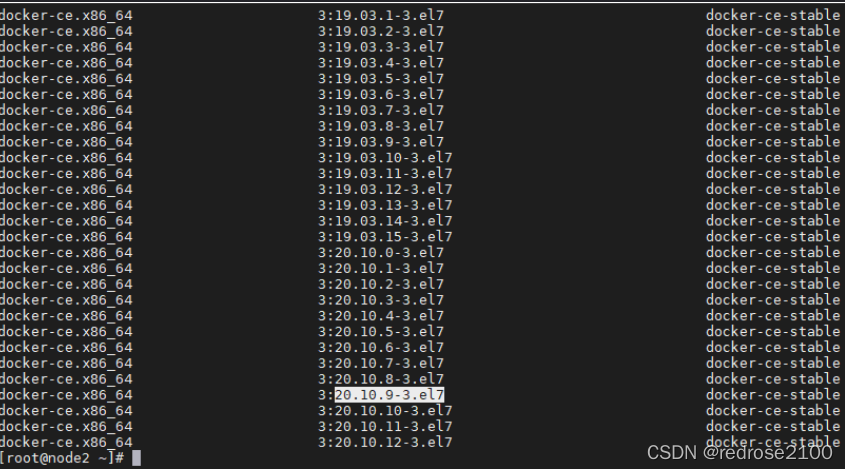

结果如下，这里选择20.10.9-3.el7
![](/static/upload/20220513_084917.png)

* （3）安装docker

```bash
yum install -y --setopt=obsolutes=0 docker-ce-20.10.9-3.el7
```

创建docker配置文件夹

```bash
mkdir /etc/docker
```

创建 /etc/docker/daemon.json文件，即vi /etc/docker/daemon.json，内容如下：

```json
{
    "exec-opts":["native.cgroupdriver=systemd"],
    "registry-mirrors":["https://ooe7wn09.mirror.aliyuncs.com"]
}
```

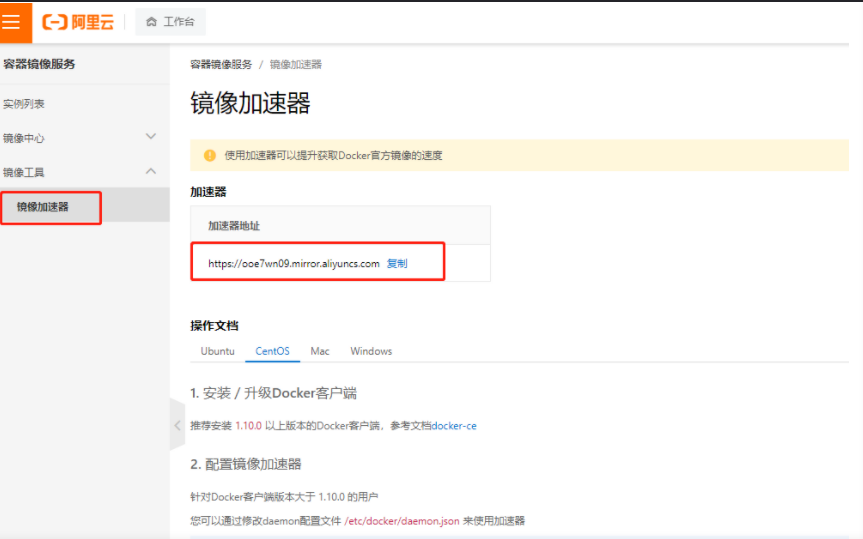

这里阿里云镜像加速地址可以通过登录阿里云平台，在【容器服务】-【容器镜像服务】-【镜像工具】-【镜像加速器】中找到自己的镜像加速地址
![](/static/upload/20220513_084946.png)

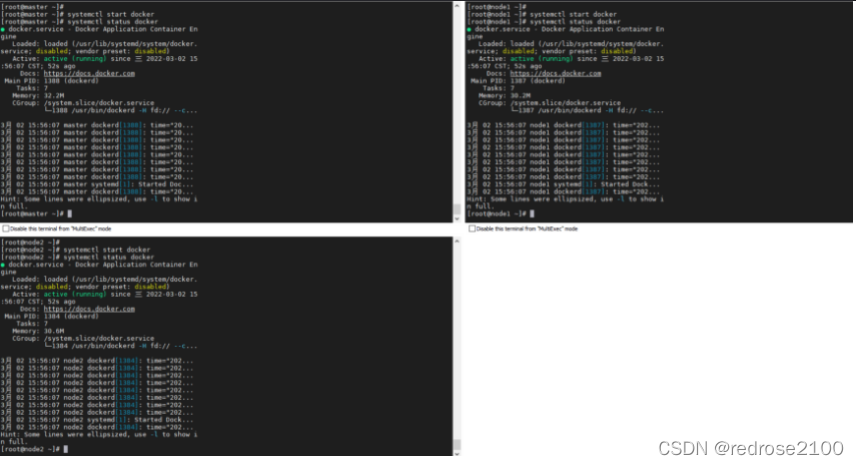

然后执行systemctl start docker 即可启动docker，使用systemctl status docker查看docker状态
如下：
![](/static/upload/20220513_085012.png)

通过docker version 可以查看docker的版本
![](/static/upload/20220513_085033.png)

至此docker安装已经完成，此时可以把docker设置为开机自启动
```bash
systemctl enable docker
```

## 2.4 安装kubernetes组件
* （1）配置阿里云的kubernetes镜像源
vi /etc/yum.repos.d/kubernetes.repo

```bash
[kubernetes]
name=Kubernetes
baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
        http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg

```

然后执行如下命令

```bash
yum clean all
yum makecache
```
* （2）安装kubeadm，kubelet，kubectl

```bash
yum install -y --setopt=obsolutes=0 kubeadm-1.21.10-0 kubelet-1.21.10-0 kubectl-1.21.10-0
```

* （3）配置kubelet配置文件
vi /etc/sysconfig/kubelet 然后编写内容如下：

```bash
KUBELET_CGROUP_ARGS="--cgroup-driver=systemd"
KUBE_PROXY_MODE="ipvs"
```

* （4）设置kubelet的开机自启动

```bash
systemctl enable kubelet
```

## 2.5 安装集群
* （1）准备集群镜像
首先通过kubeadm config images list 命令查看需要的镜像，比如这里是：

```bash
k8s.gcr.io/kube-apiserver:v1.21.10
k8s.gcr.io/kube-controller-manager:v1.21.10
k8s.gcr.io/kube-scheduler:v1.21.10
k8s.gcr.io/kube-proxy:v1.21.10
k8s.gcr.io/pause:3.4.1
k8s.gcr.io/etcd:3.4.13-0
k8s.gcr.io/coredns/coredns:v1.8.0
```

因为k8s官网在国外，这里需要先从阿里云上下载，然后通过修改tag值的方式改为和k8s官网一样的，然后再进行安装
在三台服务器上执行如下命令

```bash
images=(kube-apiserver:v1.21.10 kube-controller-manager:v1.21.10 kube-scheduler:v1.21.10 kube-proxy:v1.21.10 pause:3.4.1 etcd:3.4.13-0 coredns:v1.8.0)

for imageName in ${images[@]} ; do
  docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName
  docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName k8s.gcr.io/$imageName
  docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName
done
```

执行完成后通过docker images 即可查看已经下载好的docker镜像，
这里还需要执行如下命令做一次修改

```bash
docker tag k8s.gcr.io/coredns:v1.8.0 k8s.gcr.io/coredns/coredns:v1.8.0
```

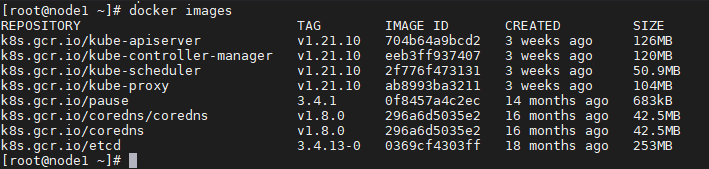

如下所示，即已经跟k8s官网的一致了
![](/static/upload/20220513_085146.png)

* （2）集群初始化
至此，所有上述的执行命令都是在三台服务器上执行的，这里执行集群初始化的命令注意只需要在master节点执行即可

```bash
kubeadm init --kubernetes-version=v1.21.6 --pod-network-cidr=10.244.0.0/16 --service-cidr=10.96.0.0/12 --apiserver-advertise-address=192.168.2.150
```

如下，表示集群初始化成功

![](/static/upload/20220513_085209.png)

根据上图提示，执行如下三条命令（注意，以下三条命令从上述回显中拷贝）
```bash
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
```

根据提示，如果是root用户，需要再执行如下命令（注意，同样从上述回显中拷贝）
```bash
export KUBECONFIG=/etc/kubernetes/admin.conf
```

此时在主节点可以查看当前集群中的节点信息，如下，此时只有master节点
```bash
[root@master ~]# kubectl get nodes
NAME     STATUS     ROLES                  AGE     VERSION
master   NotReady   control-plane,master   3m13s   v1.21.6
[root@master ~]#

```

然后还是根数上述回显提示，分别将如下命令（注意此命令同样也是从上述回显中拷贝）在另外两个node节点上执行

```bash
kubeadm join 192.168.2.150:6443 --token la4re6.kxloa60jkydvl8nv \
        --discovery-token-ca-cert-hash sha256:e0bfa2e1f9adf734d415567d95f97db1ec97883ffd8402712b2960cd1f30d0fc
```

然后回到master节点继续查询此时的节点信息，如下，此时已经有两个节点了

```bash
[root@master ~]# kubectl get nodes
NAME     STATUS     ROLES                  AGE    VERSION
master   NotReady   control-plane,master   7m7s   v1.21.6
node1    NotReady   <none>                 16s    v1.21.6
node2    NotReady   <none>                 7s     v1.21.6
[root@master ~]#
```

#### 如何在node节点执行kubectl命令
如果想在node节点行执行kubectl命令，需要将master节点的 $Home/.kube 文件拷贝到node节点的home目录下
执行如下命令进行配置文件的拷贝

```bash
# 拷贝到node1节点
scp -r ~/.kube node1:~/
# 拷贝到node2节点
scp -r ~/.kube node2:~/
```

然后到node节点就可以执行kubectl命令了

## 2.6 安装网络插件
这里的操作只需要在master上操作即可
下载yml文件并使用此文件执行

```bash
wget  https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

kubectl apply -f kube-flannel.yml
```

稍等一会，再次在master节点上查询节点状态，如下status为Ready表示此时已经OK了

```bash
[root@master ~]# kubectl get nodes
NAME     STATUS   ROLES                  AGE   VERSION
master   Ready    control-plane,master   21m   v1.21.6
node1    Ready    <none>                 14m   v1.21.6
node2    Ready    <none>                 14m   v1.21.6
[root@master ~]#
```

## 2.7 部署Nginx服务测试集群是否已部署成功
* （1）部署nginx
在master节点执行如下命令部署Nginx

```bash
kubectl create deployment nginx --image=nginx:1.14-alpine
```

* （2）暴露端口
在master节点执行如下命令暴露80端口

```bash
kubectl expose deployment nginx --port=80 --type=NodePort
```
* （3）查看服务状态
在master节点执行如下命令：

```bash
kubectl get pods
kubectl get service
```

执行结果如下：

```bash
[root@master ~]# kubectl get pods
NAME                     READY   STATUS    RESTARTS   AGE
nginx-65c4bffcb6-jdd64   1/1     Running   0          2m41s
[root@master ~]# kubectl get service
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP        34m
nginx        NodePort    10.97.150.219   <none>        80:30483/TCP   2m6s
[root@master ~]#
```

此时就可以通过master的ip加上这里的端口号30483进行访问了，如下说明k8s的集群已经部署成功并且可以使用了
![](/static/upload/20220513_085329.png)

# 三、安装dashboard
## 3.1 下载yaml文件并安装
从Kubernetes/dashboard的github地址下载yaml文件如下：
https://github.com/kubernetes/dashboard/blob/master/aio/deploy/recommended.yaml

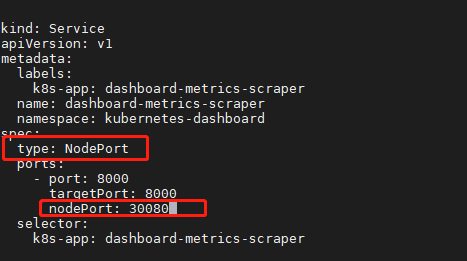

然后编辑yaml文件，增加如下两行，即给Service设置类型为NodePort，并且设置其值为30080
![](/static/upload/20220513_085355.png)

然后使用如下命令创建
```bash
[root@master ~]# kubectl apply -f recommended.yaml
namespace/kubernetes-dashboard created
serviceaccount/kubernetes-dashboard created
service/kubernetes-dashboard created
secret/kubernetes-dashboard-certs created
secret/kubernetes-dashboard-csrf created
secret/kubernetes-dashboard-key-holder created
configmap/kubernetes-dashboard-settings created
role.rbac.authorization.k8s.io/kubernetes-dashboard created
clusterrole.rbac.authorization.k8s.io/kubernetes-dashboard created
rolebinding.rbac.authorization.k8s.io/kubernetes-dashboard created
clusterrolebinding.rbac.authorization.k8s.io/kubernetes-dashboard created
deployment.apps/kubernetes-dashboard created
service/dashboard-metrics-scraper created
deployment.apps/dashboard-metrics-scraper created
[root@master ~]#

```

如下命令即查看pod和service已经启动OK了
```bash
[root@master ~]# kubectl get pod,svc -n kubernetes-dashboard
NAME                                            READY   STATUS    RESTARTS   AGE
pod/dashboard-metrics-scraper-c45b7869d-n67mp   1/1     Running   0          95s
pod/kubernetes-dashboard-79b5779bf4-6srmq       1/1     Running   0          95s

NAME                                TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)         AGE
service/dashboard-metrics-scraper   ClusterIP   10.96.75.37     <none>        8000/TCP        95s
service/kubernetes-dashboard        NodePort    10.109.128.90   <none>        443:30080/TCP   95s
[root@master ~]#

```

然后在浏览器中打开 https://192.168.0.201:30080/，其中ip地址为master节点的ip
如下：

![](/static/upload/20220513_085428.png)
## 3.2 浏览器访问dashboard页面
如下创建访问账户，获取token
```bash
# 创建账号
[root@master ~]# kubectl create serviceaccount dashboard-admin -n kubernetes-dashboard
serviceaccount/dashboard-admin created
[root@master ~]#

# 授权
[root@master ~]# kubectl create clusterrolebinding dashboard-admin-rb --clusterrole=cluster-admin --serviceaccount=kubernetes-dashboard:dashboard-admin
clusterrolebinding.rbac.authorization.k8s.io/dashboard-admin-rb created
[root@master ~]#

# 获取token
[root@master ~]# kubectl get secrets -n kubernetes-dashboard | grep dashboard-admin
dashboard-admin-token-748s2        kubernetes.io/service-account-token   3      3m16s
[root@master ~]#
[root@master ~]# kubectl describe secrets dashboard-admin-token-748s2 -n kubernetes-dashboard
Name:         dashboard-admin-token-748s2
Namespace:    kubernetes-dashboard
Labels:       <none>
Annotations:  kubernetes.io/service-account.name: dashboard-admin
              kubernetes.io/service-account.uid: 865e01fd-0ef5-4f42-9dad-f49116ecce0a

Type:  kubernetes.io/service-account-token

Data
====
token:      eyJhbGciOiJSUzI1NiIsImtpZCI6IlMzcHVkSWhFclhxc0Eydzh0SXc4Q0ltQnVGc0xaZElsR0gtNzBUalBKSmsifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJkYXNoYm9hcmQtYWRtaW4tdG9rZW4tNzQ4czIiLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlcnZpY2UtYWNjb3VudC5uYW1lIjoiZGFzaGJvYXJkLWFkbWluIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQudWlkIjoiODY1ZTAxZmQtMGVmNS00ZjQyLTlkYWQtZjQ5MTE2ZWNjZTBhIiwic3ViIjoic3lzdGVtOnNlcnZpY2VhY2NvdW50Omt1YmVybmV0ZXMtZGFzaGJvYXJkOmRhc2hib2FyZC1hZG1pbiJ9.tTuwAikwMmUr9IL781PPTp9qx6jz7OXox8H3XvtYqtKBX7JZAM0lfkoMmtt8QPGvEgGhMO0Ze25uNjiRG5BxwZ5f7mzIWgpvxe5IIxrVYNl-xNu4Iml3cSzsHKrwXHpdhIn_lqEkqA0_060t4IRW1MiTKqnN_53q8UPu_YXaby4JchhHA-pmRh2qYdY7pVcNsDFc1W0Eo6UNG9Jw3Y3NNdTJAT-w5dzTFfLhV5TpG6STBihA8Aq9oLgx_88DHeiHA4xrGtWkCG8Bwx60bpVIwOOVMwg9iyW89ES8Zl5CcQvBOWNhnfIAq6d2OPNInSoHV_Xv1OSsV-Sex0EImKFssw
ca.crt:     1066 bytes
namespace:  20 bytes
[root@master ~]#

```

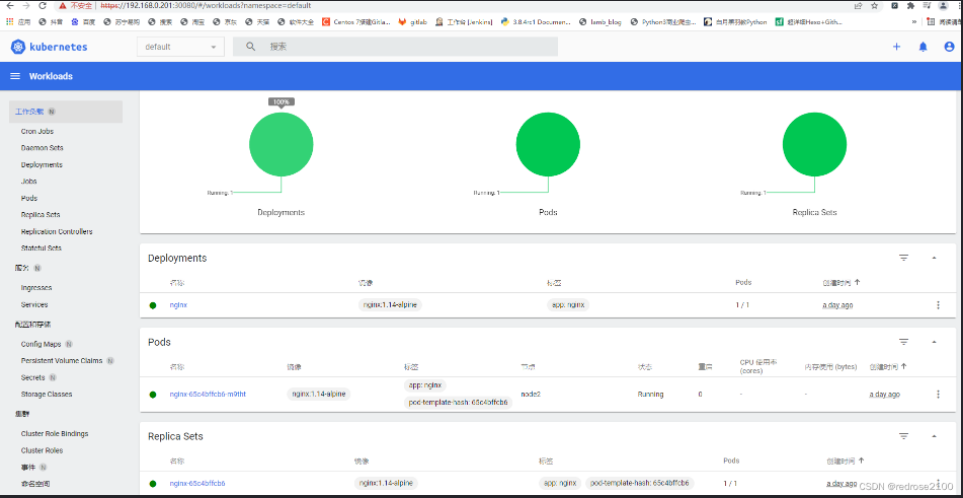

然后将toke拷贝到浏览器中即可，如下，即可看到登录后的dashboard页面了
![](/static/upload/20220513_085452.png)

测试开发技术网站

博客
