Kubernetes----服务Service简介
收藏本文
作者:redrose2100 类别: 日期:2022-05-23 14:20:03 阅读:1167 次 消耗积分:0 分

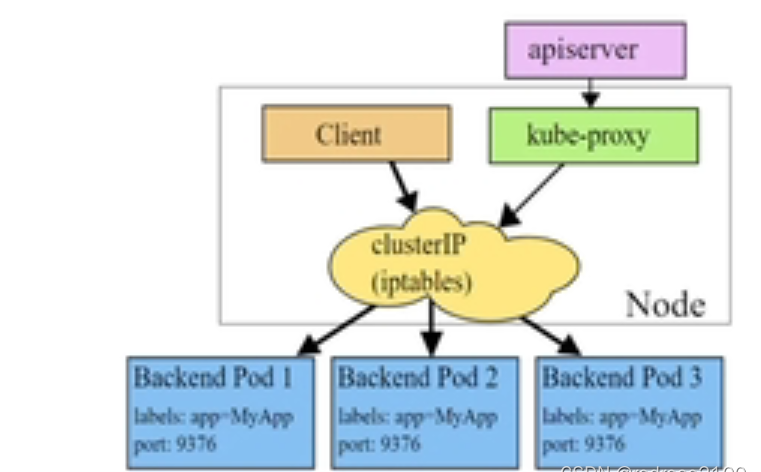

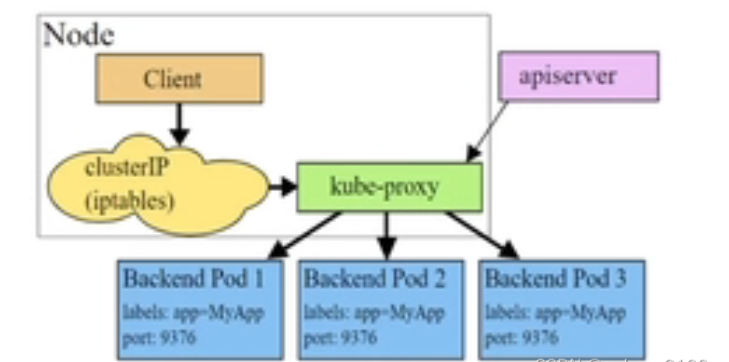

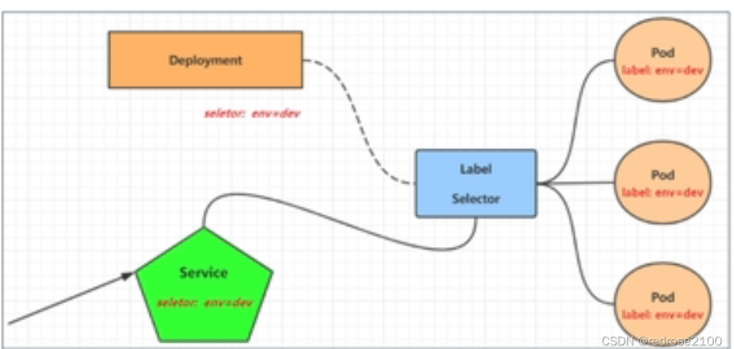

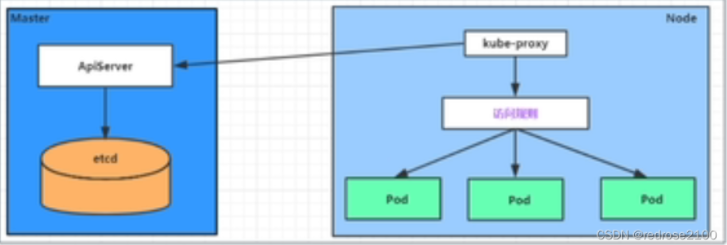

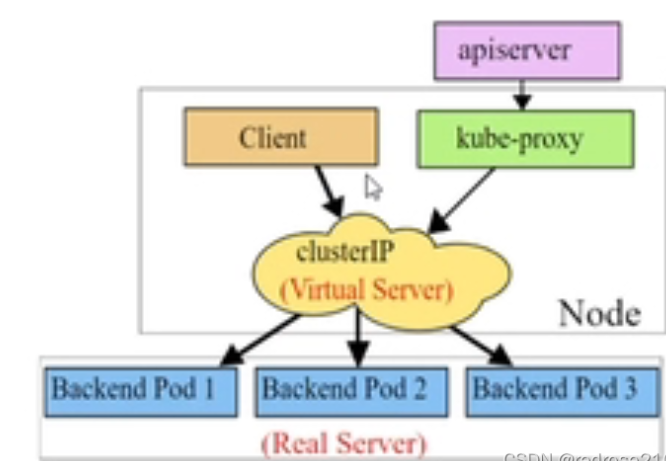

# 一、Service简介 在Kubernetes中,pod是应用程序的载体,我们可以通过pod的ip来访问应用程序,但是pod的ip地址不是固定的,这就意味着不方便直接采用pod的ip对服务进行访问 为了解决这个问题,Kubernetes提供了Service资源,Service会对提供同一个服务的多个pod进行整合,并且提供一个统一的入口地址,通过访问Service的入口地址就能访问到后面的pod的服务 ![](/static/upload/20220523_141822.png) Service在很多情况下只是一个概念,真正起作用的其实是kube-proxy服务进程,每个node节点上都运行着一个kube-proxy服务进程,当创建service的时候会通过api-server像etcd写入创建的Service的信息,而kube-proxy会基于监听的机制发现这种Service的变动,然后它会将最新的Service信息转换成对应的访问规则 ![](/static/upload/20220523_141843.png) 通过 ipvsadm -Ln 命令可以查询到当前的kube-proxy转发规则,如下: ```bash [root@master ~]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 127.0.0.1:30100 rr persistent 10800 -> 10.244.1.244:9898 Masq 1 0 0 -> 10.244.1.245:9898 Masq 1 0 0 -> 10.244.1.246:9898 Masq 1 0 0 TCP 127.0.0.1:30101 rr persistent 10800 -> 10.244.1.14:801 Masq 1 0 0 -> 10.244.1.15:801 Masq 1 0 0 -> 10.244.2.220:801 Masq 1 0 0 TCP 172.17.0.1:30100 rr persistent 10800 -> 10.244.1.244:9898 Masq 1 0 0 -> 10.244.1.245:9898 Masq 1 0 0 -> 10.244.1.246:9898 Masq 1 0 0 TCP 172.17.0.1:30101 rr persistent 10800 -> 10.244.1.14:801 Masq 1 0 0 -> 10.244.1.15:801 Masq 1 0 0 -> 10.244.2.220:801 Masq 1 0 0 TCP 172.17.0.1:30110 rr persistent 10800 -> 10.244.1.248:9898 Masq 1 0 0 -> 10.244.2.215:9898 Masq 1 0 0 -> 10.244.2.216:9898 Masq 1 0 0 TCP 172.18.0.1:30080 rr -> 10.244.1.78:8443 Masq 1 0 0 TCP 172.18.0.1:30100 rr persistent 10800 -> 10.244.1.244:9898 Masq 1 0 0 -> 10.244.1.245:9898 Masq 1 0 0 -> 10.244.1.246:9898 Masq 1 0 0 TCP 172.18.0.1:30101 rr persistent 10800 -> 10.244.1.14:801 Masq 1 0 0 -> 10.244.1.15:801 Masq 1 0 0 -> 10.244.2.220:801 Masq 1 0 0 TCP 172.18.0.1:30110 rr persistent 10800 -> 10.244.1.248:9898 Masq 1 0 0 -> 10.244.2.215:9898 Masq 1 0 0 -> 10.244.2.216:9898 Masq 1 0 0 TCP 192.168.16.40:30080 rr -> 10.244.1.78:8443 Masq 1 0 0 TCP 192.168.16.40:30100 rr persistent 10800 -> 10.244.1.244:9898 Masq 1 0 0 -> 10.244.1.245:9898 Masq 1 0 0 -> 10.244.1.246:9898 Masq 1 0 0 TCP 192.168.16.40:30101 rr persistent 10800 -> 10.244.1.14:801 Masq 1 0 0 -> 10.244.1.15:801 Masq 1 0 0 -> 10.244.2.220:801 Masq 1 0 0 TCP 192.168.16.40:30110 rr persistent 10800 -> 10.244.1.248:9898 Masq 1 0 0 -> 10.244.2.215:9898 Masq 1 0 0 -> 10.244.2.216:9898 Masq 1 0 0 TCP 10.96.0.1:443 rr -> 192.168.16.40:6443 Masq 1 1 0 TCP 10.96.0.10:53 rr -> 10.244.2.96:53 Masq 1 0 0 -> 10.244.2.97:53 Masq 1 0 0 TCP 10.96.0.10:9153 rr -> 10.244.2.96:9153 Masq 1 0 0 -> 10.244.2.97:9153 Masq 1 0 0 TCP 10.99.92.60:802 rr persistent 10800 -> 10.244.1.14:801 Masq 1 0 0 -> 10.244.1.15:801 Masq 1 0 0 -> 10.244.2.220:801 Masq 1 0 0 TCP 10.101.183.26:8000 rr -> 10.244.1.79:8000 Masq 1 0 0 TCP 10.101.236.21:443 rr -> 192.168.16.42:443 Masq 1 2 0 TCP 10.102.27.124:9898 rr persistent 10800 -> 10.244.1.244:9898 Masq 1 0 0 -> 10.244.1.245:9898 Masq 1 0 0 -> 10.244.1.246:9898 Masq 1 0 0 TCP 10.103.241.6:443 rr -> 10.244.1.78:8443 Masq 1 0 0 TCP 10.109.97.23:9898 rr persistent 10800 -> 10.244.1.248:9898 Masq 1 0 0 -> 10.244.2.215:9898 Masq 1 0 0 -> 10.244.2.216:9898 Masq 1 0 0 TCP 10.244.0.0:30080 rr -> 10.244.1.78:8443 Masq 1 0 0 TCP 10.244.0.0:30100 rr persistent 10800 -> 10.244.1.244:9898 Masq 1 0 0 -> 10.244.1.245:9898 Masq 1 0 0 -> 10.244.1.246:9898 Masq 1 0 0 TCP 10.244.0.0:30101 rr persistent 10800 -> 10.244.1.14:801 Masq 1 0 0 -> 10.244.1.15:801 Masq 1 0 0 -> 10.244.2.220:801 Masq 1 0 0 TCP 10.244.0.0:30110 rr persistent 10800 -> 10.244.1.248:9898 Masq 1 0 0 -> 10.244.2.215:9898 Masq 1 0 0 -> 10.244.2.216:9898 Masq 1 0 0 TCP 127.0.0.1:30080 rr -> 10.244.1.78:8443 Masq 1 0 0 TCP 127.0.0.1:30110 rr persistent 10800 -> 10.244.1.248:9898 Masq 1 0 0 -> 10.244.2.215:9898 Masq 1 0 0 -> 10.244.2.216:9898 Masq 1 0 0 TCP 172.17.0.1:30080 rr -> 10.244.1.78:8443 Masq 1 0 0 UDP 10.96.0.10:53 rr -> 10.244.2.96:53 Masq 1 0 0 -> 10.244.2.97:53 Masq 1 0 0 [root@master ~]# ``` # 二、Kube-proxy工作模式 ## 2.1 userspace模式 userspace模式下,kube-proxy会为每一个Service创建一个监听端口,发现ClusterIP的请求被iptables规则重定向到kube-proxy监听的端口上,kube-proxy根据LB算法选择一个提供服务的pod并和其建立连接,以将请求转发到Pod上 在此模式下,kube-proxy充当了一个四层负载均衡的角色,由于kube-proxy运行在userspace中,在进行转发处理时会增加内核和用户空间之间的数据拷贝,虽然比较稳定,但是效率比较低 ![](/static/upload/20220523_141912.png) ## 2.2 iptables模式 iptables模式下,kube-proxy为service后端的每个pod创建对应的iptables规则,直接将向ClusterIP的请求重定向到一个Pod的ip 此模式下kube-proxy下承担四层负载均衡器的角色,只负责创建iptables规则,该模式的优点是较userspace模式效率更高,但不能灵活的LB策略,当后端Pod不可用时也无法进行调试 ![](/static/upload/20220523_141931.png) ## 2.2 ipvs模式 ipvs模式和iptables模式类似,kube-proxy监控Pod的变化并创建相应的ipvs规则,ipvs相对iptables转发效率更高,除此以外,ipvs支持更多的LB算法,ipvs也是当前默认的推荐的模式 ![](/static/upload/20220523_141954.png) # 三、Service资源清单 ```yaml apiVersion: v1 # 版本 kind: Service # 类型 metadata: # 元数据 name: service # 资源名称 namespace: dev # 命名空间 spec: # 描述 selector: # 标签选择器,用于确定当前service代理哪些pod app: nginx type: # Service类型,指定service的访问方式 clusterIP: # 虚拟服务的IP地址 sessionAffinity: # session亲和性,支持ClientIP,Node两个选项 ports: # 端口信息 - protocol: TCP port: # Service 端口 targetPort: # Pod端口 nodePort: # 主机端口 ``` 其中type字段可选值有以下几个: * ClusterIP:默认值,它是Kubernetes系统自动分配的虚拟IP,只能在集群内部访问 * NodePort:将Server通过指定的Node上的端口暴露都给外部,通过此方法,就可以在集群外部访问服务 * LoadBalancer:使用外接负载均衡器完成到服务的负载分发,注意此模式需要外部云环境支持 * ExternalName:把集群外部的服务引入集群内部,直接使用
始终坚持开源开放共享精神,同时感谢您的充电鼓励和支持!
版权所有,转载本站文章请注明出处:redrose2100, http://blog.redrose2100.com/article/279
