### 1 流程workflow的定义

```bash
name: 流程名称
description: 流程描述

workflow:
```

### 2 流程workflow的理解
流程workflow跟管道pipeline的区别就是workflow支持多个上游或者多个下游，因此workflow需要指定start和end节点，同时需要使用sources指定上游节点和targets指定下游节点

### 3 基于并发网关节点的流程workflow实践
（1）登录建木后，点击【创建项目】
![](/static/upload/20220511_165703.png)

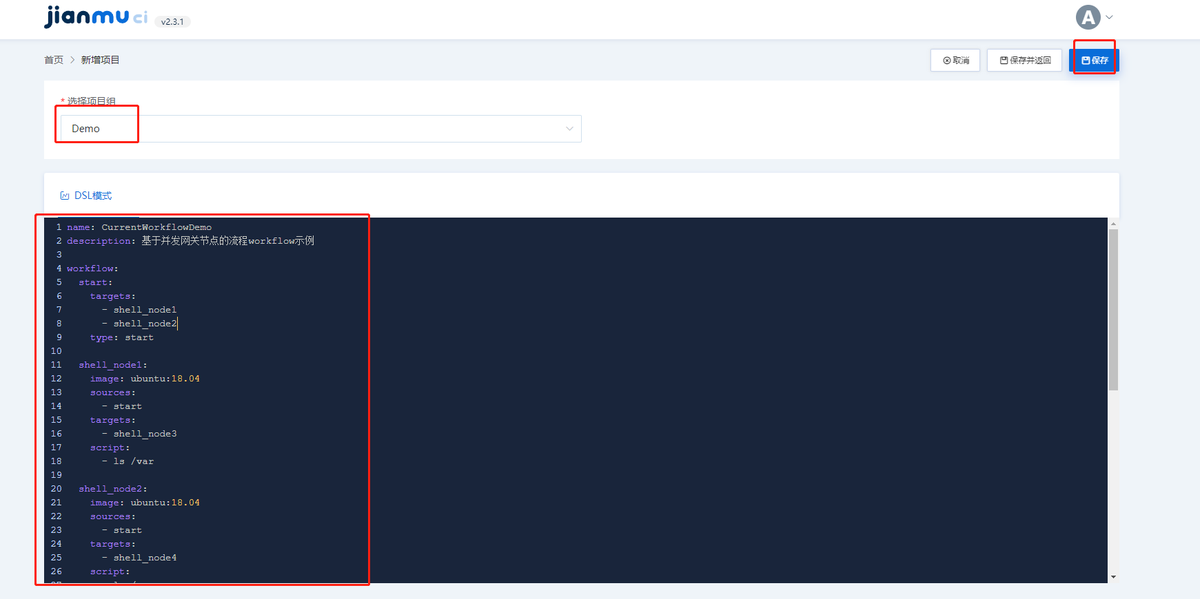

（2）选择项目组，然后编写yaml文件，然后点保存
```yaml
name: CurrentWorkflowDemo
description: 基于并发网关节点的流程workflow示例

workflow:
  start:
    targets:
      - shell_node1
      - shell_node2
    type: start

  shell_node1:
    image: ubuntu:18.04
    sources:
      - start
    targets:
      - shell_node3
    script:
      - ls /var

  shell_node2:
    image: ubuntu:18.04
    sources:
      - start
    targets:
      - shell_node4
    script:
      - ls /var

  shell_node3:
    image: ubuntu:18.04
    sources:
      - shell_node1
    targets:
      - end
    script:
      - ls /var

  shell_node4:
    image: ubuntu:18.04
    sources:
      - shell_node2
    targets:
      - end
    script:
      - ls /var

  end:
    sources:
      - shell_node3
      - shell_node4
    type: end
```
![](/static/upload/20220511_170631.png)

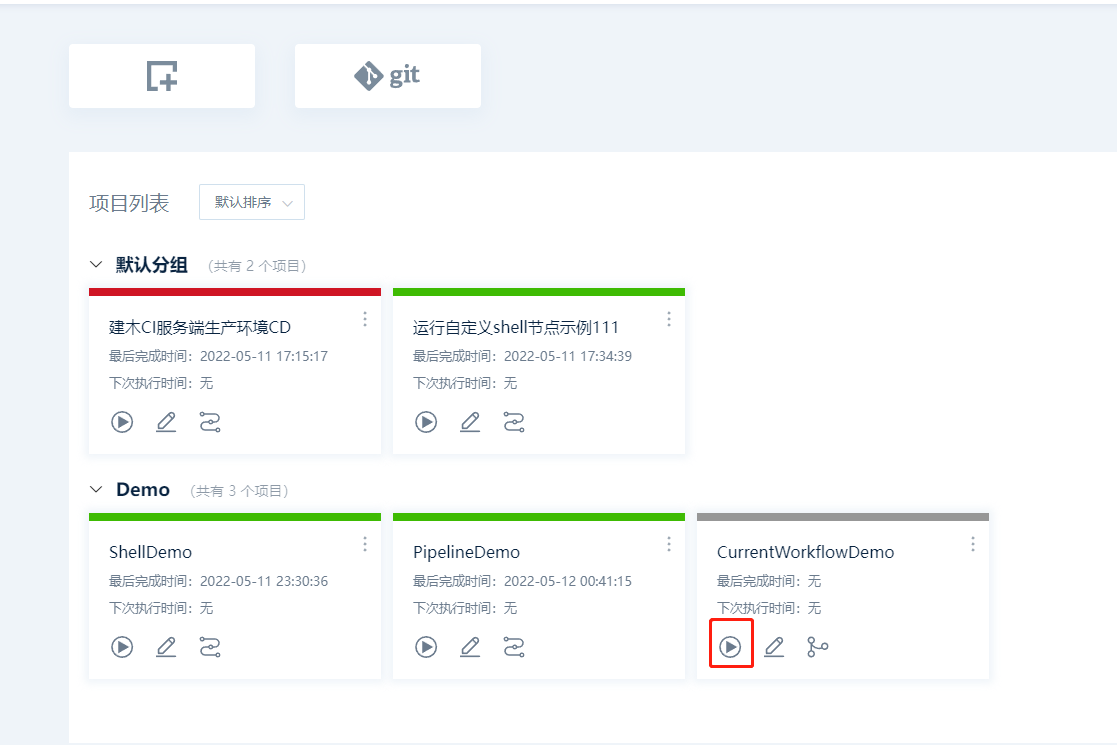

(3)回到首页，点击如下按钮运行
![](/static/upload/20220511_170726.png)

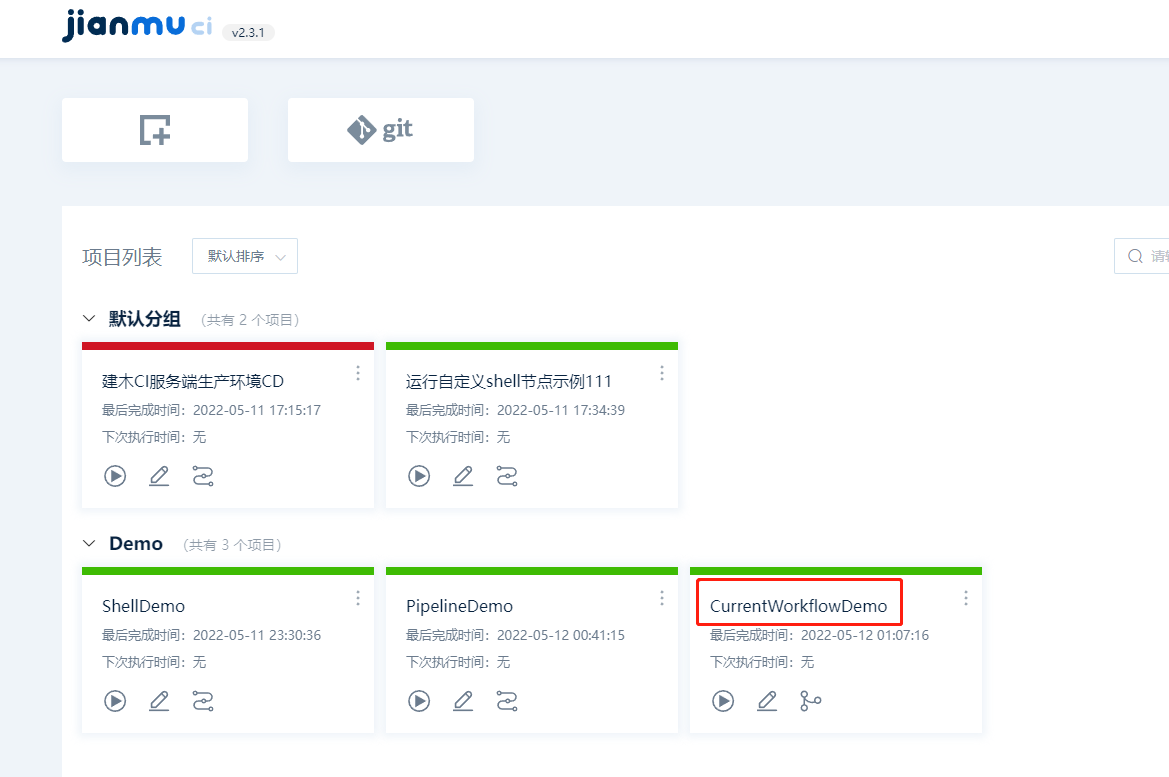

(4)点击项目名称进入执行页面
![](/static/upload/20220511_170759.png)

（5）然后可以看到执行的步骤关系如下，同时将鼠标点到节点上即会出现日志按钮，点击【日志】即可查看该节点的执行结果
![](/static/upload/20220511_170904.png)
